Entdecken Sie am Beispiel der HW-A8, wie Sie Ihre LED-Produktionslinie mit einem wahren Leistungstier ausstatten können
1. Einführung
Mit der zunehmenden Bedeutung von Energieeinsparung und Umweltschutz erlebt die LED-Beleuchtungsindustrie eine nie dagewesene Entwicklung. Von Glühbirnen für den Hausgebrauch bis hin zu kommerzieller Beleuchtung und komplexer Landschaftsbeleuchtung - LEDs sind überall präsent. Dahinter steht die starke Unterstützung durch modernisierte und groß angelegte Produktionstechnologien, wobei die Oberflächenmontagetechnologie (SMT) den Kern bildet.
Innerhalb der gesamten SMT-Produktionslinie ist der Bestückungsautomat zweifellos das "Herzstück". Ihre Geschwindigkeit, Präzision und Zuverlässigkeit bestimmen direkt die Qualität des Endprodukts und die Effizienz der Produktion. LED-Beleuchtungsprodukte - insbesondere LED-Streifen, -Röhren und -Plattenleuchten - stellen jedoch besondere Anforderungen an Bestückungsautomaten.
Dieser Artikel befasst sich mit diesen Anforderungen und dem Einsatz des professionellen LED-Bestückungsautomaten, HW-A8 Vollautomatische Bestückungsmaschineals Beispiel, um Ihnen einen umfassenden Kaufleitfaden an die Hand zu geben, der Ihnen hilft, eine möglichst fundierte Investitionsentscheidung zu treffen.
2. Was ist ein SMT-Bestückungsautomat und welche Rolle spielt er in LED-Produktionslinien?
Einfach ausgedrückt ist SMT eine Technologie zum Löten elektronischer Komponenten direkt auf die Oberfläche von Leiterplatten (PCBs). Ein typischer SMT-Produktionslinienprozess sieht wie folgt aus:
- Platinenlader → Lötpastendrucker → Bestückungsautomat → Reflow-Ofen → AOI Automatische optische Inspektion → Platinenentlader
Die Hauptaufgabe des Bestückungsautomaten besteht darin, LED-Chips, Widerstände, Kondensatoren und andere Komponenten mit extrem hoher Geschwindigkeit und Präzision aus Zuführungen zu entnehmen, sie durch ein hochpräzises Bildverarbeitungssystem zu kalibrieren und sie dann präzise an den vorgesehenen Positionen auf den mit Lötpaste bedruckten Leiterplatten zu platzieren, wo sie auf den nächsten Schritt des Reflow-Lötens warten.
3. Besondere Anforderungen für die Produktion von LED-Beleuchtung in Bezug auf Bestückungsautomaten
Nicht alle Bestückungsautomaten können die Anforderungen der LED-Beleuchtungsproduktion erfüllen. Die einzigartigen Produktionsanforderungen stellen vier zentrale Herausforderungen dar, die die HW-A8 speziell entwickelt wurde, um sie zu überwinden.
1. Die Fähigkeit, lange PCBs zu verarbeiten: Herausfordernde Längenbegrenzungen
- Schmerzpunkt der Industrie: LED-Röhren und -Streifen haben typischerweise Leiterplattenlängen von 1,2 Metern, 1,5 Metern oder noch länger. Gewöhnliche Bestückungsautomaten können solche Größen nicht verarbeiten und schränken den Produktionsfluss ein.

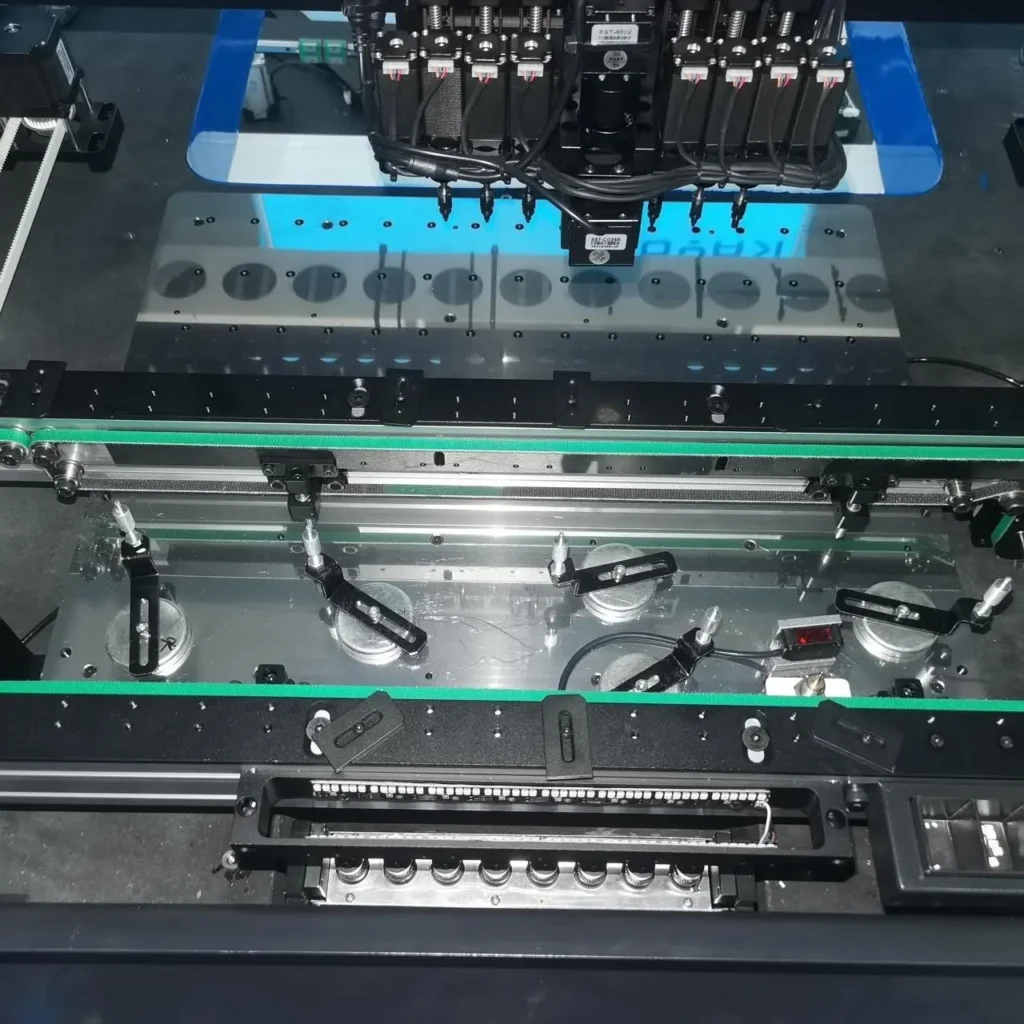

- Lösungsbeispiel (HW-A8): Der Bestückungsautomat HW-A8 ist für lange Bretter gebaut und verfügt über ein Schienensystem, das unterstützt maximal 1200mm × 500mm PCBs. Das bedeutet, dass er problemlos alle gängigen 1,2-Meter-LED-Lampentafeln aufnehmen kann und sogar Platz für längere Nicht-Standardprodukte bietet. Die robuste Schiene, die segmentierte Halterung und das Klemmsystem verhindern effektiv das Verbiegen und Vibrieren langer Tafeln während der Hochgeschwindigkeitsübertragung und -platzierung und gewährleisten so eine präzise Platzierung.
2. Hochgeschwindigkeits- und hocheffiziente Platzierung: Wettlauf gegen die Zeit
- Industrie Merkmale: Obwohl die Anzahl der Bauteiltypen auf LED-Platinen gering ist, ist die Menge enorm (Hunderte oder Tausende von LED-Perlen) in einem sich stark wiederholenden Array-Layout. Dies stellt extreme Anforderungen an die Bestückungsgeschwindigkeit (CPH - Components Per Hour).
- Lösungsbeispiel (HW-A8): Das HW-A8 verfügt über ein marktführendes Doppelte Gantry und 16 Bestückungsköpfe (8 pro Arm) Luxus-Konfiguration. Zwei Portale arbeiten unabhängig voneinander zur gleichen Zeit und verdoppeln so die Effizienz. Seine Theoretische Bestückungsgeschwindigkeit von 60.000 CPH, mit einer tatsächlichen IPC9850 Geschwindigkeit von 48.000 CPH. Das bedeutet, dass er die Platzierungsaufgaben einer großen Anzahl von LED-Perlen effizient erledigen kann und ein wahres Produktions-"Biest" ist.
3. Besondere Handhabung von Komponenten: Präzise Identifizierung und schonende Platzierung
- Merkmale der Branche: LED-Chips (wie z.B. 2835, 5050, 5730 usw.) sind empfindlich gegenüber statischer Aufladung, haben unterschiedliche Polaritäten und verschiedene reflektierende Eigenschaften auf ihren Oberflächen. Einige Produkte erfordern auch die Anbringung von Linsen und anderen unregelmäßigen Komponenten.
- Lösungsbeispiel (HW-A8): Der HW-A8 ist mit einem robusten visuellen Identifikationssystem ausgestattet. Jeder Bestückungskopf entspricht einem fliegende Hochgeschwindigkeits-ErkennungskameraEr kann die Identifizierung und Kalibrierung abschließen, während er die Komponenten aufnimmt und ohne Zwischenstopp zum Bestückungspunkt fliegt, was die Effizienz erheblich steigert. Sein fortschrittlicher visueller Algorithmus kann Komponenten in einem Bereich von die kleinste 0402 bis 17mm und verschiedene LED-Chip-Polaritätsmarkierungen, die Verpolungsfehler effektiv verhindern.
4. Bequemes Programmieren und Optimieren: Vereinfachung der Komplexität
- Industrie Merkmale: Das Array-Layout von LED-Platinen kann die manuelle Programmierung sehr mühsam und ineffizient machen.
- Lösungsbeispiel (HW-A8): Der HW-A8 ist mit einem selbstentwickelten intelligenten Betriebssystem (basierend auf Windows 7) ausgestattet, das speziell für die LED-Produktion optimiert ist. Es unterstützt Funktionen wie schnelle Programmierung von Array-Boards, Kopieren von Koordinaten mit einem Klick und intelligente Pfadoptimierung. Die Bediener müssen nur die Koordinaten der ersten Einheit eingeben, um schnell das Programm für die gesamte Platte zu erstellen, was die Umrüst- und Programmierzeit erheblich verkürzt.
4. Auswahl eines speziellen Bestückungsautomaten für LEDs: Die Beschaffungs-Checkliste am Beispiel der HW-A8
Wenn Sie einen Bestückungsautomaten für LEDs evaluieren, beachten Sie die folgende Checkliste, um zu sehen, wie HW-A8 jede Anforderung perfekt erfüllt:
| Überlegungsfaktor | Wichtigste Anforderungen | HW-A8's Leistung |
|---|---|---|
| PCB Größenbereich | Muss PCBs von 1,2 Metern oder länger unterstützen | Perfekte Unterstützung für 1200mm x 500mm, zugeschnitten auf die Produktion von langen Brettern. |
| Platzierungsgeschwindigkeit (CPH) | Je höher, desto besser; konzentrieren Sie sich auf die tatsächliche IPC-Geschwindigkeit | Theoretisch 60.000 CPH, IPC 48.000 CPH; Doppelportal mit 16 Köpfen, branchenführend. |
| Genauigkeit bei der Platzierung | Hohe Präzision für eine gleichbleibende Lichtausbeute | Genauigkeit der XY-Achse ±0,05mmerfüllt die Anforderungen an die Platzierung von High-Density-LEDs in vollem Umfang. |
| Visuelles System | Fliegende Kamera, starke Identifikationsfähigkeit | 16 fliegende Hochgeschwindigkeitskameras + MARK-Kameraerreicht "fly and shoot" für hohe Effizienz und Präzision. |
| Kapazität der Zuführungsstation | Genug, um die Vielfalt der Produktionsmaterialien zu unterstützen | Bietet 64 8-mm-Zuführungsstationenmehr als ausreichend für die relativ einfache Art von LED-Produktionslinien. |
| Software Benutzerfreundlichkeit | Einfache Programmierung, unterstützt Array-Optimierung | Selbstentwickelte Software, speziell für LEDs optimiertunterstützt den CAD-Import und die schnelle Array-Programmierung. |
| Stabilität des Geräts | Robuste Struktur für langfristig stabilen Betrieb | Gesamtgewicht von 2200kgDie soliden Materialien sorgen für Stabilität und Langlebigkeit im Hochgeschwindigkeitsbetrieb. |
5. Komplette LED SMT-Produktionslinienlösungen
Eine leistungsstarke HW-A8 Bestückungsmaschine benötigt ebenso hervorragende "Teamkollegen", die harmonisch zusammenarbeiten. Um Produktionsengpässe zu vermeiden, sollte eine effektive LED-SMT-Lösung Folgendes umfassen:
- Lotpastendrucker für lange Leiterplatten: Kann Lotpaste gleichmäßig auf 1,2 Meter lange Leiterplatten drucken.
- Hochgeschwindigkeits-Bestückungsautomat HW-A8: Das Herzstück der Produktionslinie.
- Mehrzonen-Reflow-Ofen für lange Leiterplatten: Mindestens 8-10 Zonen, um eine gleichmäßige Erwärmung von langen Platinen während des Lötens zu gewährleisten und Verformungen und kalte Lötstellen zu vermeiden.
- Online AOI (Automatische Optische Inspektion): Erkennt sofort nach dem Löten Defekte wie Fehlplatzierungen und Umkehrungen, der Schlüssel zur Qualitätssicherung.
Die Wahl eines Anbieters wie Winsmt die komplette Linienlösungen anbieten können, sorgen für eine nahtlose Integration und optimale Leistungsabstimmung zwischen allen Geräten.
6. Zusammenfassung
Die Wahl des richtigen SMT-Bestückungsautomat ist ein entscheidender Schritt für LED-Beleuchtungsunternehmen, um eine effiziente, qualitativ hochwertige Produktion zu erreichen und sich auf einem wettbewerbsintensiven Markt abzuheben. Die Investition in eine Maschine wie die HW-A8die speziell für die LED-Industrie entwickelt wurde, geht es nicht nur um den Kauf einer Maschine, sondern um die Steigerung der Produktivität und der dauerhaften Wettbewerbsfähigkeit Ihres Unternehmens.
Es ist die perfekte Lösung für die wichtigsten Herausforderungen bei der LED-Produktion, darunter Langes Boardhandling, High-Speed-Platzierung und Komponentenspezifität und zeichnet sich durch seine exzellente Hardwarekonfiguration und sein optimiertes Softwaresystem aus und wird so zu einem idealen "Wachstumsmotor" für LED-Beleuchtungshersteller.
Wenn Sie planen, Ihre LED-Produktionslinie aufzurüsten oder neu aufzubauen und herausfinden möchten, wie die HW-A8 Ihre Kapazität auf ein neues Niveau heben kann, wenden Sie sich bitte umgehend an unser Expertenteam. Wir bieten Ihnen eine ausführliche technische Beratung, Vorführungen vor Ort und maßgeschneiderte Lösungen.
