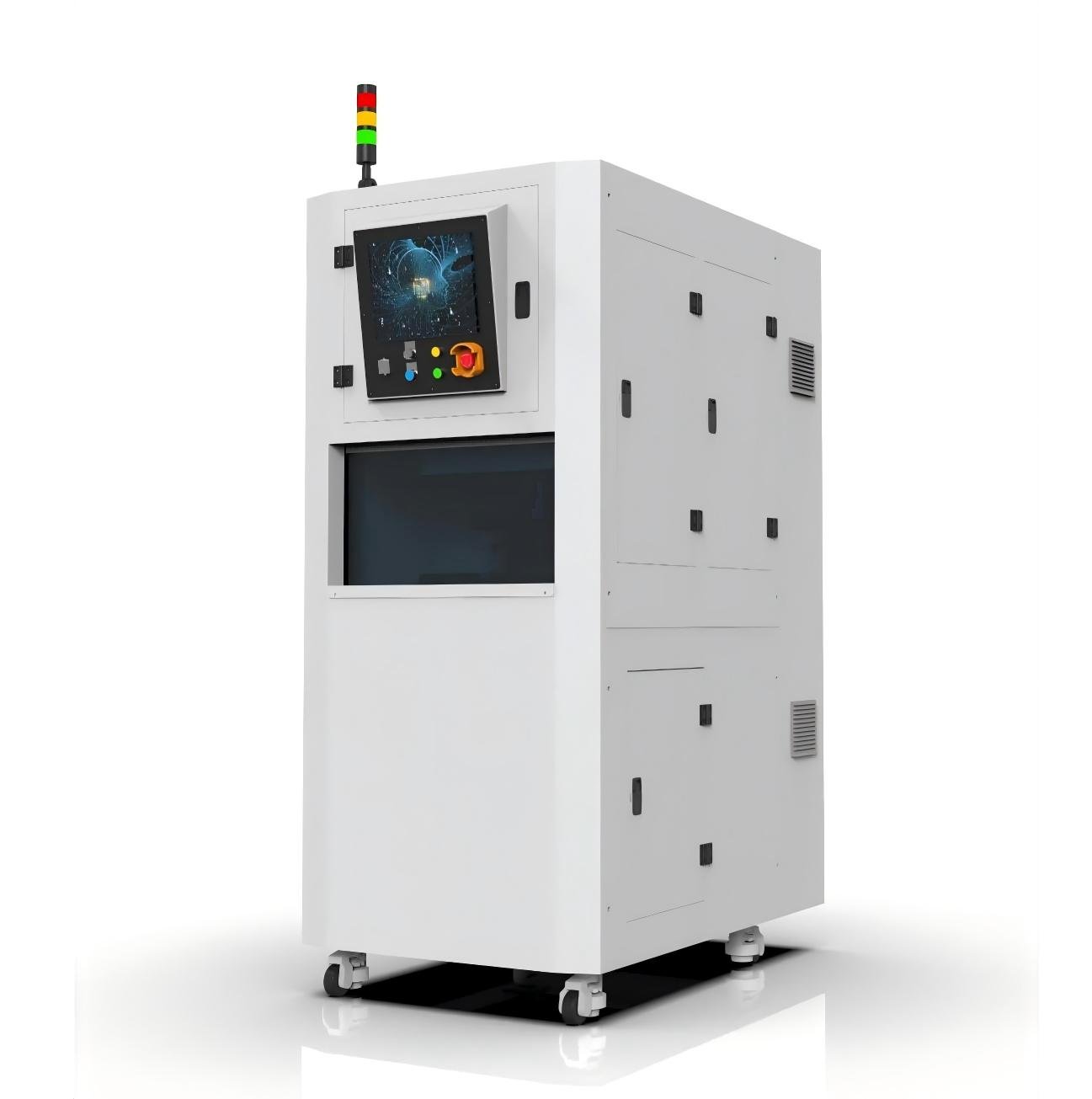

Máquina de adelgazamiento vertical

Propósito y función del equipo:

• Se utiliza principalmente para el adelgazamiento a alta velocidad de materiales duros y quebradizos, como zafiro, semiconductores, cerámica, cristales de cuarzo y placas de circuitos de resina encapsulada.
• El equipo presenta una estructura de procesamiento vertical, empleando un principio de molienda de autoselección de obleas.
• La bandeja portaproductos se personaliza según los requisitos del cliente.
• El eje de avance de la muela abrasiva adopta un sistema de control de posición de bucle totalmente cerrado.

Introducción estructural principal del equipo:

• El bastidor del equipo, la columna del eje Z y la base del motor del husillo son de hierro fundido de alta calidad.
• Tanto el motor de la ventosa como el de la muela abrasiva utilizan husillos eléctricos síncronos de imanes permanentes.
• La carcasa del equipo emplea un proceso de pulverización de chapas metálicas, mientras que las piezas en contacto con el agua (o el fluido de molienda) son de acero inoxidable o plásticos técnicos.
• El sistema de alimentación de la muela abrasiva utiliza un control de posición de bucle totalmente cerrado; tanto el carril guía de soporte como la varilla del tornillo de arrastre son de la marca taiwanesa HIWIN, y el motor de arrastre es de la marca Xin Jie.
• El sistema de control eléctrico emplea una configuración PLC + interfaz hombre-máquina, con el PLC de Mitsubishi (Japón) y la interfaz hombre-máquina de Weintek.

Principales parámetros técnicos del equipo:

• Velocidad de la muela: 100~2000rpm
• Velocidad de la ventosa: 20~300rpm
• Diámetro máximo del producto de procesamiento: Φ 300mm
• Espesor máximo del producto procesado: 50 mm
• Precisión de procesamiento del grosor del equipo: ±0,005 mm
• Planitud de procesamiento del equipo: 0,005 mm (diámetro 50 mm)
• Resolución de precisión de la pantalla del equipo: 0,001 mm
• Velocidad mínima de procesamiento del equipo: 0,0001 mm/s
• Dimensiones totales del equipo: 850x1300x2000mm
• Alimentación del equipo: trifásica 380V 32A
• Peso del equipo: aproximadamente 1800 kg
