ビジョン・システム ピック＆プレース・マシン
最新のピックアンドプレース・ビジョン・システムは、高度な画像処理ハードウェアとインテリジェントなソフトウェアを組み合わせることで、ミクロン単位の部品配置精度を実現し、電子製造装置の「目と脳」の役割を果たしています。このガイドでは、システムのアーキテクチャ、コア機能、技術の進化、および詳細なモデル比較について説明します。
I.システム・アーキテクチャ
1.ハードウェア・コンポーネント
- 産業用カメラ
- ラインスキャンカメラ（高速認識用）
- エリア・アレイ・カメラ（正確な位置決め用、例：5MP MARKカメラ内蔵 HW-F5)
- 照明システム：
- リングライト、同軸照明（HW-S6では素材適応性のためデュアルソースとなる）
- 成分コントラスト向上のための散乱光源
- 補助センサー：
- レーザー距離計（プリント基板の反り検出）
- 目で確認できる真空セルフチェックセンサー
- 協調ロボットアプリケーションにおけるトルクセンサ
2.ソフトウェア・アルゴリズム
- 画像処理（エッジ検出、テンプレートマッチング）
- ディープラーニングモデル（欠陥予測、経路最適化）
- 座標変換システム（画像から機械へのマッピング）
- WYSIWYG PCBシミュレーション・インターフェース
II.コア能力
1.コンポーネントの認識とポジショニング
- 高速フライングカメラで0402(0.4×0.2″)～0201マイクロ部品を撮影
- 不鮮明なシルクスクリーン、傾いた部品など、困難な条件にも対応 (HW-S6 エンハンスド・アルゴリズム)
- 0.1°の精度で360°のコンポーネント回転(HW-A8)
2.キャリブレーションと補正
- ノズルセンター校正（精度±0.05mm）
- リアルタイムプリント基板反り補正（レーザー測定＋自動調整）
- 熱膨張補正（環境ドリフト補正）
- スプラインガイドによるZ軸移動で安定したフォーカスを実現(HW-S6)
3.品質管理
- 装着前のチェック：極性の確認、リードの変形
- 配置後の3D検査：はんだパッドの接触検証
- コンポーネント・ライブラリ管理システム
III.テクノロジーの進化
1.精密な進歩
- 0.1mm（2000年代）から現在では0.02mm (HW-F5 0201サポート)
- ミクロンレベルの精度を実現するラボラトリーシステム
2.インテリジェントな機能
3.マルチセンサーフュージョン
- 配置圧モニタリング用力センサー
- 材料検証のためのスペクトル分析
- 視覚誘導型障害物回避による協調ロボット工学
新たなテクノロジー： イベントベースカメラ（10万CPH以上）、低照度環境用量子ドットセンサー、ハイブリッドビジョン-フォースコントロールシステム。

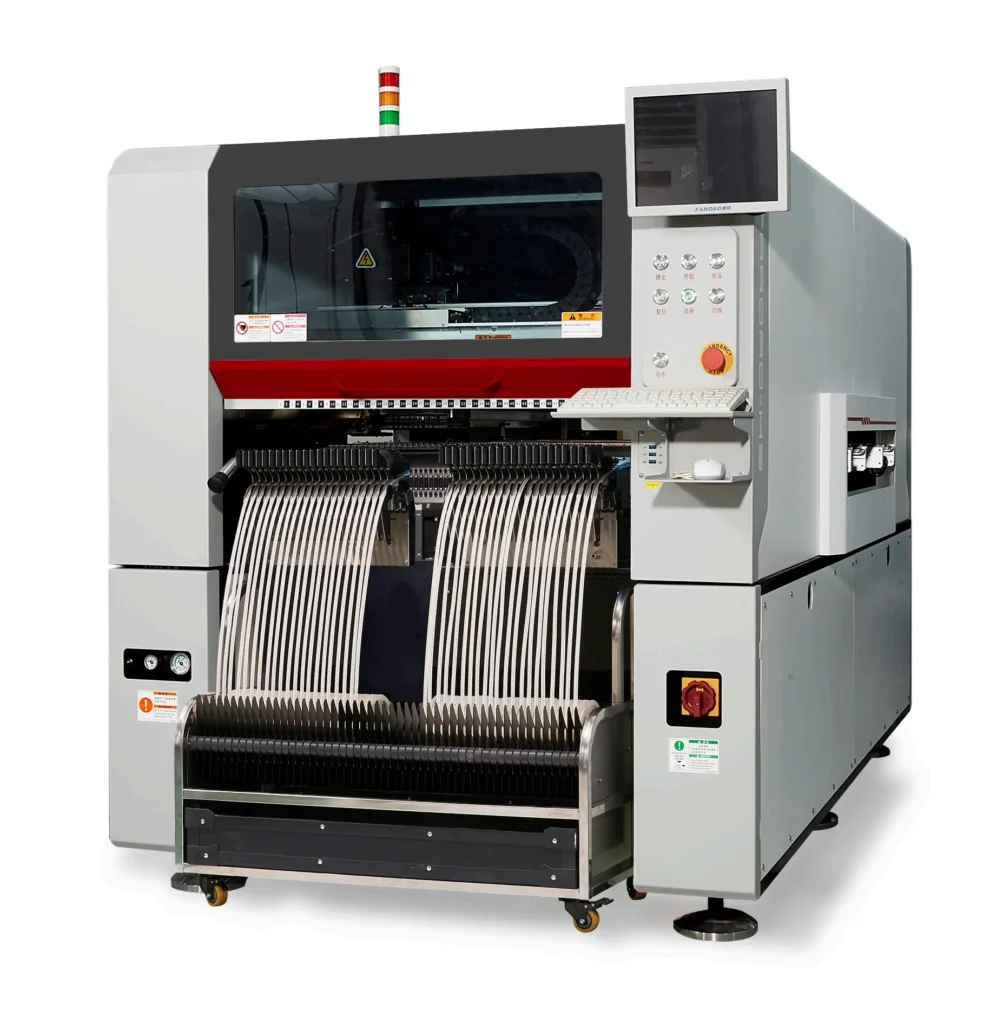

IV.モデルの比較HWシリーズ ビジョンシステム
ピック＆プレース・マシン
| 特徴 | HW-A8/A6L | HW-F5/S5 | HW-S6 |
|---|---|---|---|

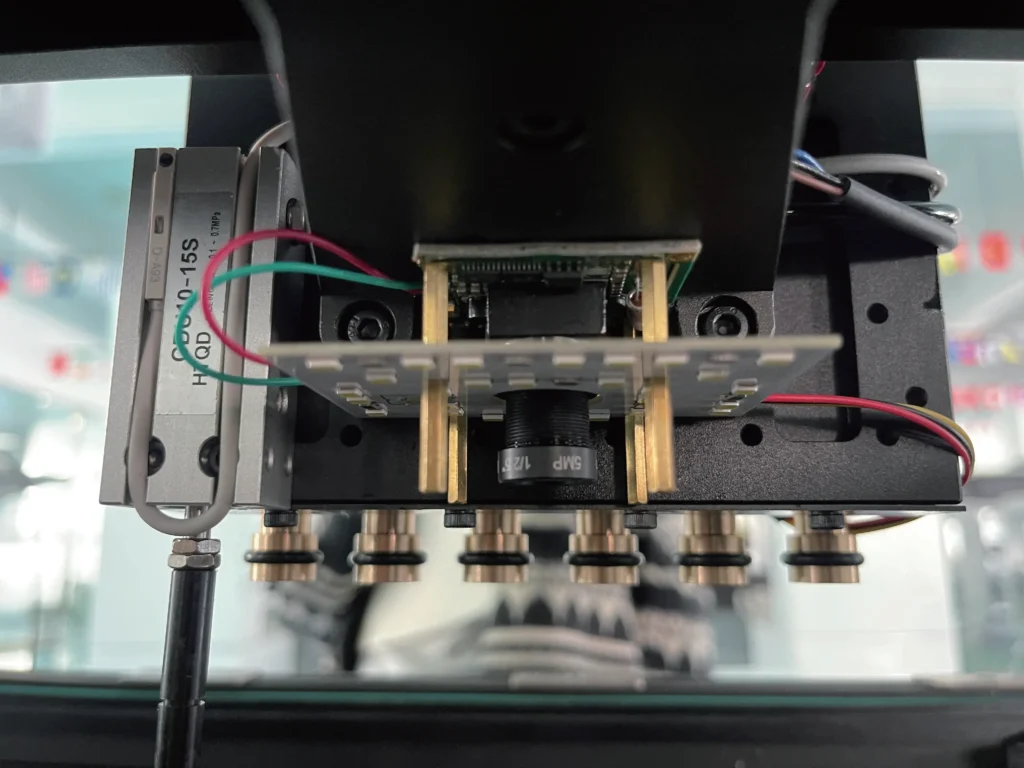

| カメラシステム | リニアカメラ8台（A8） 6×400Kピクセル（A6L） | ハイブリッド：フライング＋リニア＋固定 500W MARKカメラ | 5MPフライング＋6MP MARK デュアル光源 |
| Min.コンポーネント | 0402 (11mm) | 0201 (0.6×0.3mm) | 0201の認識強化 |
| スピード | 15,000 cph (A6L) | 84,000 CPH（S5デュアルアーム） | 45,000 CPH |
| 特集 | 基本コンポーネント・ライブラリ | AI経路最適化 熱補償 | スプラインZ軸 スルーホールフィーダー |
| アプリケーション | エントリーレベルSMT | ハイミックス・マイクロエレクトロニクス | 要求の厳しい精密作業 |
V.応用シナリオ
1.LED製造
- フレキシブル基板上の3528/5050大型LED (HW-A8L)
- コントラストのために散乱光源が必要
2.マイクロエレクトロニクスパッケージング
- 0201抵抗器/コンデンサ、QFNチップ
- ピン照合用に6MP以上のカメラを要求
3.パワーデバイス
- 40×40mm MOSFET/IGBTモジュール
- 特殊なノズルと照明構成が必要
選考基準 速度(CPH)、精度(μm)、コンポーネントの互換性をバランスさせます。大量生産にはHW-S5のデュアルアーム構成が有利であり、研究開発環境ではHW-S6の強化された認識能力が好まれるかもしれない。(データ参照：IEEE Industrial Electronics Society出版物1990-2023 & HW技術資料)
