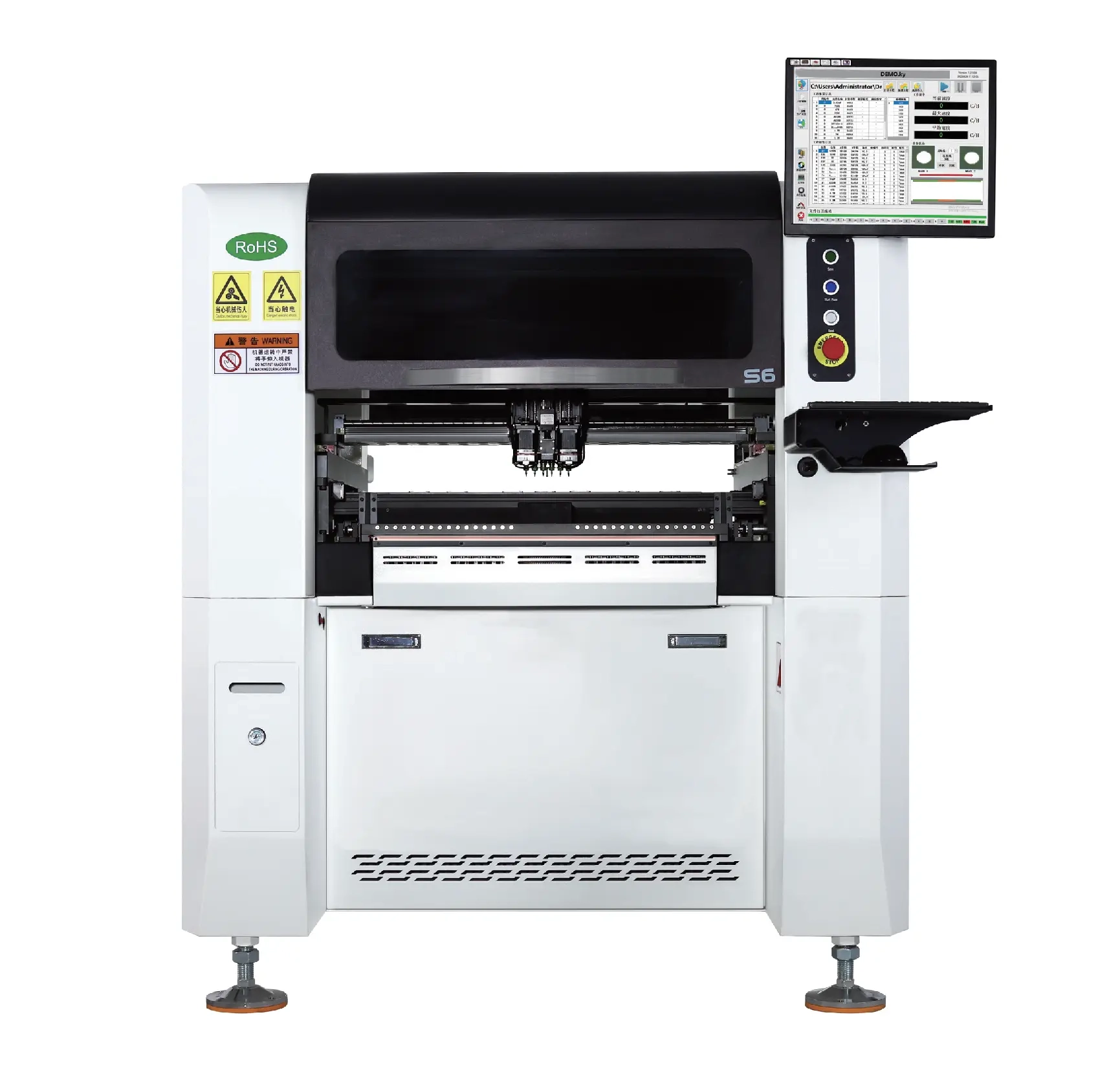

デュアルアーム・コンバインド・プレースメントにより、84,000CPH（当社最適条件）という最速のプレースメントスピードを実現。
デュアルアーム・デュアルドライブシステムは、高速運転時の精度と一貫性を効果的に保証する。
ノズルの中心距離： 16.5mm
メリット フィーダーと同じ距離を保ちながら、6つのヘッドが同時にピッキングできます。表裏両固定板の8mmフィーダーからの同時吸着に対応。ノズルストロークは31mmで、高さ14mmまでの部品搭載が可能。
内蔵クローズドループ型ステッピングモーター： 独立した同期ベルトドライブ、スプライン＋精密リニアガイドモーションコンポーネント。
メリット 各Z軸が独立して動くため、Z軸のステップロスを防ぎ、角度と高さの精度が向上。Sシリーズのコーナーモーターは、クローズドループモーターを採用しており、Aシリーズと比較して配置角度の精度と速度が大幅に向上しています。スプライン部品と組み合わせることで、ノズルがモーターシャフトに直接取り付けられているAシリーズによく見られる、垂直方向のバックラッシュや段差の損失といった問題を解決します。
リードスクリュー付き3ガイドレール
メリット プレースメントヘッドの機械的剛性は、どの位置でもより安定し、摩耗や破損を軽減します。
500万画素高速フライカメラ
メリット Sシリーズは、500万画素GigE高速産業用フライカメラを採用し、高速キャプチャと高精度を組み合わせることで、省スペースでありながら認識速度を加速し、ハードウェアの故障率を低減します。リング光源と同軸デュアル光源を搭載し、より幅広い素材に対応し、認識精度を高める柔軟な照明ソリューションを提供します。
600万画素マーク認識カメラ
メリット Sシリーズは600万画素のマーク認識カメラを搭載し、より広い視野と高いピクセル解像度を実現し、認識精度を大幅に向上させた。照明システムは、同軸とリングのデュアル光源構成を採用し、凹凸のあるマークをより効果的に認識できる。
X軸ガイドレール
インストール： X軸ガイドレールは同一平面上に平行に設置される。
メリット この構成により、滑らかさが向上し、ガイドレールの寿命が延び、配置精度が向上する。
トッププレート・メカニズム
標準装備： 重荷重を支える調節可能なサポートピンを装備。
メリット 异性薄板（非対称薄板）をより柔軟にサポートし、重荷重のキャリアを扱う際の安定性を高めます。
トランスミッション・プラットフォーム
特徴 リフト・プラットフォーム・クランプ、6mmストップ・プレート・シリンダー、ムービング・トラック・ドラッグ・チェーン配線を含む。
メリット クランプの固着を防止し、ストッププレートシリンダーの剛性を高め、より美しく耐久性のあるムービングトラック配線を保証します。このデザインは、安定性を高めるためにサポートピンを利用することで、より大きな回路基板やフレキシブル回路基板への適応性を提供します。
フィーダー・コンポーネント
特徴 ヤマハオリジナルエアシートと15mmソレノイドバルブを採用。
メリット 貫通穴設計により、ゴミやホコリがエアホールを塞ぐのを防ぎ、スムーズなピックアンドプレース動作と優れたエアシール性を実現します。大型のソレノイドバルブによりエアフローが増加し、フィーダーの切り替え速度が速くなります（空圧フィーダーと電動フィーダーの両方に適用可能）。
フィーダーの数 70ユニット。
フット/ベース
直径： 15センチ。
簡潔で情報量の多い生産インターフェースにより、機械全体の稼動状況を素早く把握することができます。
包括的なインテリジェント最適化インターフェイスは、様々な状況に応じて最適化パラメータを設定することができます。
リアルタイムの入力ポイント・インターフェースにより、デバイス・センサーの状態を迅速に評価することができます。
設定インターフェイスでは、デバイス・パラメーターの表示、トラックの設定、オンライン・モード、ログ情報、その他マシン全体の設定を行うことができます。
| モデル | S6パラメータ |
|---|---|
| ノズル数量 | 70（前後：32/38） |
| 配置数 | 6人同時ピック |
| 平均パワー | 700W |
| 製品重量 | 750KG |
| 寸法 | 1320×1320×1480mm |
| 最大電力容量 | 600×405mm |
| XYと移動範囲 | 770×810mm |
| 画面サイズ | 1 x 17インチ産業用ディスプレイ、比率：4:3、解像度：1024×768 |
| Z軸移動範囲 | 32mm |
| XYウォーキング・メソッド | 輸入THK精密リニアガイド＋支柱（HWIN）、重量 |
| リニアガイド | 3Y高剛性構造 |
| 駆動モーター | パナソニック製サーボモーター |
| コンポーネントの最大高さ | 14mm（ノズルに5mmのバッファーを内蔵） |
| カバーオープンアラーム | - 減速またはシャットダウン |
| ノズル中心距離 | 16.5mm |
| 最高配置速度 | 15000PC/H |
| PCBエントリー方法 | 3段階基板投入（入庫待ち、出庫待ち）、フレキシブルな基板入出庫方法（左右、右左、同左、同右）、自動基板搬送のための自動接続と位置決め |
| クイックボタン | オフライン、リセット、クリアアラーム |
| 認識カメラ数量 | 600万マーク認識カメラ1台、500万画素高速精密カメラ1台 |
| 配置の最適化 | インテリジェントなプログラム最適化、ノズル、材料ステーション位置、配置パスの自動割り当て |
| 適用プレースメント範囲 | 0201、0402、0603、0805、1206、LEDビーズ、ダイオード、トランジスタ、SOT、40*40mmファインピッチIC（QFN、SSOP、QFP、BGAなど）に対応。 |
| 駆動方式 | パナソニックACサーボ＋クローズドループステッピング内蔵＋KAYOバスモーションコントローラ |
| 制御方法 | カスタマイズ可能な製品を担当し、独自のプログラムをマージすることができ、1996.1と直接インターフェイスすることができます。 |
| ノズル 真空源 | 真空破壊と濾過を含む自社開発の高速真空バルブ群を備えた負圧発生装置 |
