SMTピックアンドプレイスマシンについて
SMTピック＆プレースマシンは、プリント基板（PCB）上に表面実装デバイス（SMD）を正確に配置するために特別に設計された自動化装置です。SMT生産ラインの中核装置であり、生産ラインの総コストの約50%を占める。高速ロボットアーム、ビジョン位置決めシステム、フィーダーを利用することで、部品つかみ、位置決め、配置の機能を実現し、生産効率と製品品質に直接影響します。
典型的なワークフローには、いくつかの重要なステップがある：
- 識別と読書: 機械が始動すると、まずビジョンシステム（通常はカメラ）を通してプリント基板上のアライメントマーク（Fiducial Mark）を識別し、プリント基板の位置を校正する。
- 部品供給: フィーダーは、ピッキングのために特定の順序で並べられた部品を自動的に供給する。
- 部品ピッキング: ロボットアームのノズルがフィーダーの位置に移動し、真空吸引で部品をピックアップする。
- プレースメント: ロボットアームが部品をPCB上の指定された位置に移動させ、正確なZ軸制御で配置する。
- 検査とフィードバック: 配置後、機械は初期チェックを行い、部品の位置、角度、高さを検査し、あらかじめ設定された要件に適合していることを確認する。
ピック＆プレースマシン ホットスタイル
HW-A6L PCBピックアンドプレースマシン
デュアルアーム・コンバインド・プレースメントにより、84,000CPH（当社最適条件）という最速のプレースメントスピードを実現。
デュアルアーム・デュアルドライブシステムは、高速運転時の精度と一貫性を効果的に保証する。

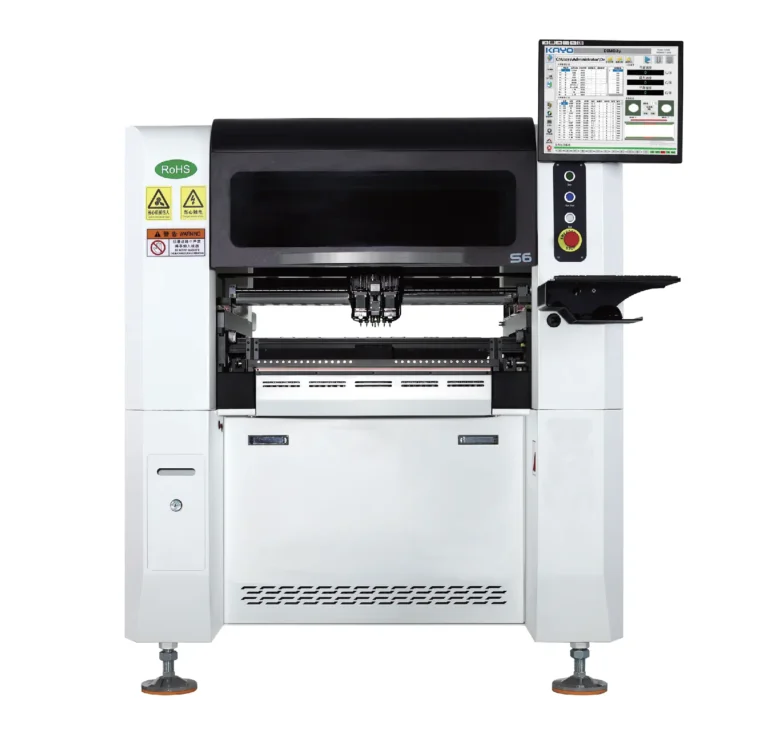

HW-S6 SMDピックアンドプレースマシン
フィーダーと同じ距離を保ちながら、6つのヘッドが同時にピッキングできます。表裏両固定板の8mmフィーダーからの同時吸着に対応。ノズルストロークは31mmで、高さ14mmまでの部品搭載が可能。

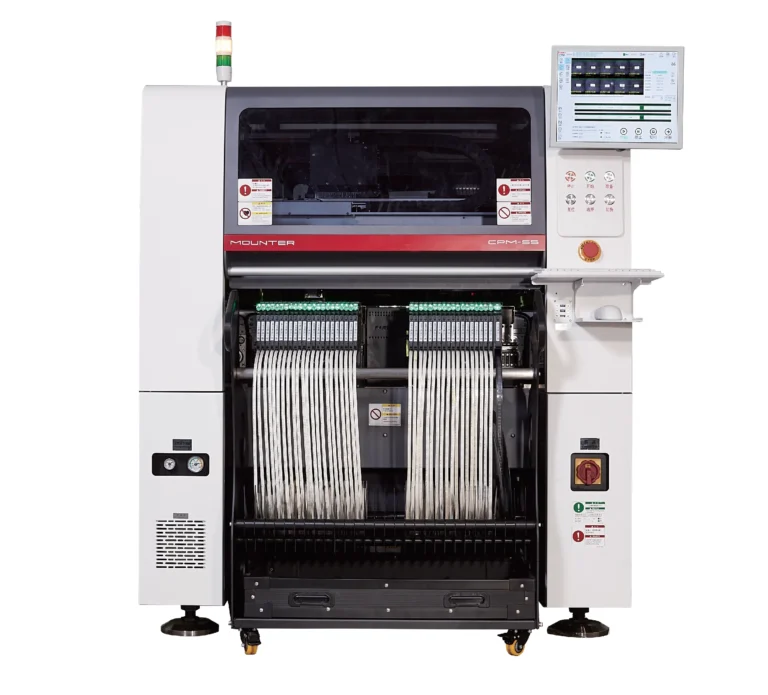

HW-S5 高精度自動ピックアンドプレースマシン
デュアルアーム・コンバインド・プレースメントにより、84,000CPH（当社最適条件）という最速のプレースメントスピードを実現。
デュアルアーム・デュアルドライブシステムは、高速運転時の精度と一貫性を効果的に保証する。

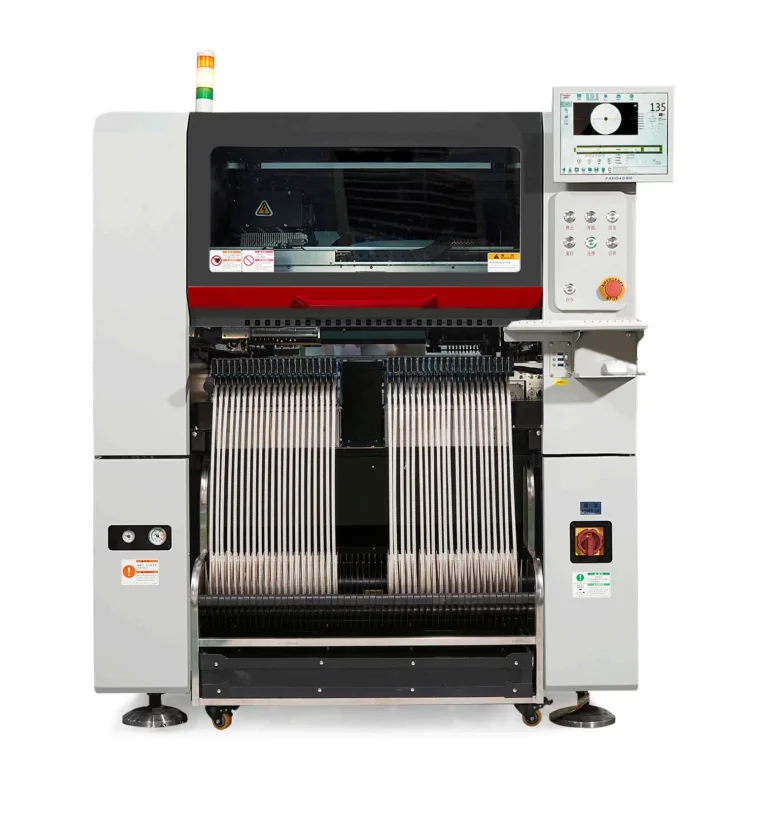

HW-F5 多機能自動ピックアンドプレースマシン
高効率統合プレースメントヘッド構成（迅速で簡単なセットアップ）
ピーク性能42,000CPH（最適条件下）
コンポーネントの互換性：極小0201チップから最大40mm×40mmの大型部品まで対応

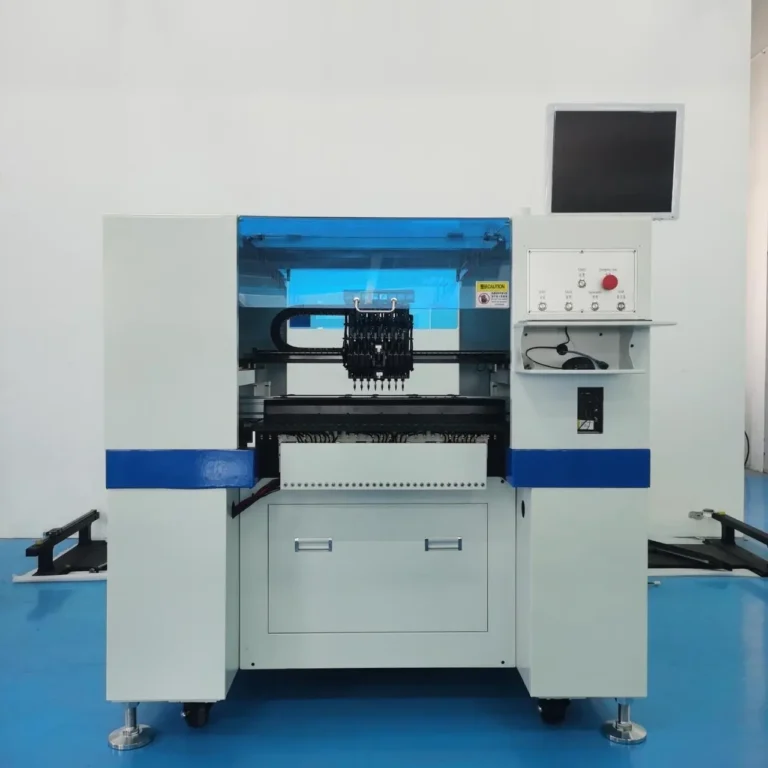

HW-A8 LED用自動ピックアンドプレースマシン
8台の産業用ビジョンカメラ、パナソニック製サーボドライブ、花崗岩製の安定性プラットフォームを搭載した高性能SMT実装機HW-A8をご覧ください。LEDストリップ、バルブ、ドライバーなど、40K CPHの速度で±0.05mmの精度を達成します。360°配置可能なプロフェッショナルグレードのSMTソリューション。
主な分類
- 生産規模別
- エントリーレベル： ネオデンシリーズのようなデスクトップ型など、小ロットや研究開発に適しており、コストは低いがスピードは遅い。
- ミッドレンジモデル： スピードと精度のバランスが取れた中堅企業に適しています。 HW-F5 ピックアンドプレースマシン).
- ハイエンドモデル： 超高速(40,000CPH以上)、多品種(例えば、以下のような)に対応する大規模量産に使用される。 HW-A6L/HW-S6/HW-S5).
- 機能別
- 高速ピックアンドプレイスマシン： 特に、単一部品（例えば、以下のような）の高速配置のために設計されている。 HW-S5/S6).
- 多機能ピックアンドプレイスマシン： コネクタやBGAのような不規則なコンポーネントをサポートし、高い柔軟性を提供します。 HW-F5 多機能自動ピックアンドプレースマシン).
- オンラインシステム： プリンターやリフローはんだ付けと連動し、完全自動化されたSMTラインに組み込まれる。
- 構造形式別
- タレットタイプ： 高速だが柔軟性が低い（パナソニックCMシリーズなど）。
- アーチタイプ： 主に多機能モデルで使用され、精度は高いがやや遅い（ユニバーサル・インスツルメンツなど）。
SMTピックアンドプレースマシンの正しい選び方
1.生産ニーズの明確化
- 生産規模
- 少量生産： フレキシブルで操作しやすい中級機や入門機（家庭用機器など）のピックアンドプレース機を選ぶのに適している。
- ミディアム・バッチ生産： スピードと精度のバランスが取れたピックアンドプレースマシン（ヤマハYSMシリーズなど）が必要。
- 大量バッチ生産： 高速・高精度のハイエンドピックアンドプレースマシン（Fuji NXT、Siemens Siplaceなど）の選定を優先する。
- コンポーネントの種類
- 小さな部品（0201、0402など）を主に配置する場合は、高速ピックアンドプレース機を選択します。
- コネクタやBGAのような不規則な部品を配置する必要がある場合は、多機能ピックアンドプレースマシン（JUKI RSシリーズのような）を選択します。
- 生産効率
- 1時間あたりに必要なコンポーネントの数（CPH、Component Per Hour）を計算し、その配置速度に見合った装置を選択する。
- ボードサイズ
- ピックアンドプレース機の最大基板サイズが、現在および将来のニーズに対応できることを確認する。
2.適切なタイプのピック・アンド・プレース・マシンを選ぶ
- 機能分類別
- 高速ピックアンドプレイスマシン： 抵抗器やコンデンサなどの単一部品の迅速な配置に適しています。
- 多機能ピックアンドプレイスマシン： 複雑な回路基板に適した様々なコンポーネントタイプをサポート。
- オンライン・ピック＆プレース・マシン： 完全に自動化されたSMT生産ラインに統合され、大規模生産に適しています。
- 構造分類別
- タレット式ピックアンドプレイスマシン： 高速だが柔軟性に欠け、標準化された生産に適している。
- アーチ型ピックアンドプレイスマシン： 柔軟性が高く、多品種少量生産に適しています。
3.機器の性能指標に焦点を当てる
- プレースメント速度（CPH）
- 高速ピックアンドプレースマシン：>40,000CPH以上（例：Fuji NXT）。
- 中速ピックアンドプレースマシン：10,000～40,000CPH（ヤマハYSMなど）。
- 入門レベルのピックアンドプレース機：<10,000CPH（例：中国製機器）。
- プレースメントの精度
- 位置精度（絶対精度）： 配置位置の偏差、通常は±5～±10μm。
- リピート精度： 複数配置の偏差で、通常±3～±5μm。
- 解決： プレースメントヘッドの回転角度の精度。
- コンポーネントの使用可能範囲
- ピックアンドプレース機が、必要な部品サイズ（0201、0402、BGAなど）に対応していることを確認してください。
- ソフトウェアシステム
- インテリジェントなプログラミング、データ処理、生産管理をサポートし、機器の使いやすさと効率を高めるソフトウェアシステムを選択する。
- その他の技術的特徴
- デュアルY軸ドライブ： 高速プレースメントの安定性を高める。
- 温度補償機能： 温度変化による精度への影響を低減。
- CPK検査サポート： ピックアンドプレース機の長期的な安定性と精度を検証。
- 自動ノズル交換： マルチコンポーネント配置の効率を高める。
4.有名ブランドを選ぶ
- グローバル・ブランド
- 富士（日本）： NXTシリーズで知られ、高速で精密、大量生産に適しています。
- シーメンス（ドイツ）： Siplaceシリーズは、そのインテリジェンスと柔軟性で有名で、複雑なコンポーネントをサポートしています。
- パナソニック（日本）： CMシリーズのタレット式装置、スピードはトップクラス。
- ヤマハ（日本）： YSMシリーズはコストパフォーマンスが高く、中堅企業に適している。
- JUKI（日本）： RSシリーズは多機能モデルで優れた性能を発揮する。
- ASM（ドイツ）： SIPLACEシリーズはモジュール設計を重視し、強力な適応性を提供します。
- マイクロン（スウェーデン）： 微細部品に適した高精度配置を重視。
- ハンファ（韓国）： 強力な価格競争力で中低価格帯の市場をカバー。
- 中国ブランド
- トップキー コストパフォーマンスが高く、中小バッチ生産に適している。
- ステッカー 安定性に優れ、さまざまな配置ニーズに対応。
- 広成徳： 精度とスピードに優れ、コストパフォーマンスの高いニーズに適しています。
5.アフターサービスの評価
- 修理とメンテナンス
- 定期メンテナンス、故障修理、スペアパーツの供給など、総合的なアフターサービスを提供しているメーカーを選ぶ。
- トレーニングサポート
- 従業員がすぐにスピードアップできるよう、メーカーが操作トレーニングと技術サポートを提供していることを確認する。
- 保証期間とリセールバリュー
- 長い保証期間と高いリセールバリューは、設備投資にとって重要な保証である。
6.予算とコストパフォーマンス
- 輸入ピック＆プレース・マシン
- 安定した性能と信頼できる品質だが、価格は比較的高く、ハイエンドの生産ニーズに適している。
- 国産ピックアンドプレイス機
- コストパフォーマンスが高く、小～中ロット生産や精度の要求が低いシナリオに適しています。
- 中古ピックアンドプレイス機
- 予算に限りがある場合は、中古の輸入ピック・アンド・プレース・マシンの購入を検討するが、機器の状態が良く、定期的にメンテナンスされていることを確認すること。
