ワイヤーボンディングマシン 半導体業界
ワイヤーボンディング装置は、集積回路（IC）やその他の半導体デバイスとそのパッケージとの間に電気的接続を形成するために半導体産業で使用される特殊な装置です。これらの装置は、半導体デバイス製造の最終段階で不可欠であり、デリケートな電子部品が適切に接続され、意図したとおりに機能することを保証します。
ワイヤーボンディング・マシンの種類
ボールボンディングマシン
- これらのマシンは、キャピラリーを使用してワイヤーの端にボールを形成し、それをダイと基板に接着する。
- ボールボンディングは最も一般的なワイヤーボンディングで、その速度と柔軟性で知られている。
ウェッジボンディングマシン
- これらの機械は、ウェッジツールを使用してワイヤーと基板との間に結合を形成する。
- ウェッジ・ボンディングは一般的にアルミニウム・ワイヤーに使用され、高出力用途に好まれる。
主要コンポーネント
キャピラリーまたはウェッジツール
- キャピラリーツールまたはウェッジツールは、ワイヤーと基板間の接合を形成する役割を担っている。
- キャピラリーはボールボンディングに、ウェッジツールはウェッジボンディングに使用される。
ワイヤースプール
- ワイヤースプールにはボンディングワイヤーが収納されており、一般的に金、アルミニウム、銅、銀でできている。
- ワイヤーの直径は、用途によって10μm以下から数百μmまでと幅がある。
マイクロコントローラーまたは制御システム
- 制御システムは、ボンディングツールとワイヤ送りの正確な動きを管理します。
- 多くの場合、センサーを使用してワイヤーの張力とアライメントを監視し、ボンディング・プロセスが正確で一貫していることを保証します。
モーターと駆動システム
- ステッピングモーターやサーボモーターなどのモーターが、ボンディングツールとワイヤー送りを駆動する。
- 駆動システムは、高品質な接合に不可欠なスムーズで制御された動きを保証します。
ビジョンシステム
- 最新のワイヤボンディングマシンの多くには、ボンディングツールとダイおよび基板上のボンドパッドの位置合わせを行うビジョンシステムが搭載されています。
- これにより、特に高密度で微細なピッチのアプリケーションにおいて、接合プロセスの精度と信頼性が向上する。

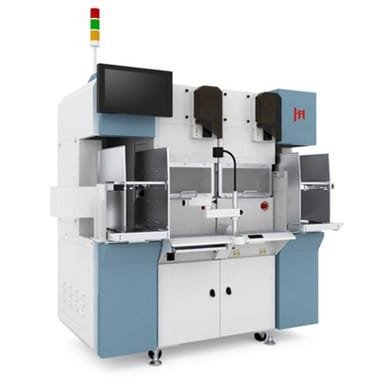

ワイヤーボンディング装置
準備
- ICダイと基板は準備され、ボンディングマシン内に配置される。
- ワイヤースプールがセットされ、ボンディングツールが校正される。
ボンディング
- ボンディングツールは、ワイヤーの端にボール（ボールボンディング用）またはウェッジ（ウェッジボンディング用）を形成する。
- その後、ツールはワイヤーをダイスのボンドパッドに置き、圧力と熱を加えて強力な接合を形成する。
- ワイヤーは次のボンド・パッドに送られ、すべての接続が完了するまでこの作業が繰り返される。
ボンディング後
- 完成したICは、品質と信頼性が検査される。
- 欠陥のあるボンドは特定され、必要に応じて再加工される。
メリット
費用対効果
ワイヤボンディングは一般に、特に大量生産において最もコスト効率の高い相互接続技術と考えられている。
柔軟性
ワイヤーボンディング装置は、さまざまなワイヤー素材と直径に対応できるため、さまざまな用途に多用途に使用できます。
高周波性能
ワイヤーボンディングは、100GHzを超える周波数で動作するデバイスに使用することができ、これは先端半導体アプリケーションにとって重要である。
自動化プロセス
最新のワイヤーボンディング装置は高度に自動化されており、手作業の必要性を減らし、生産効率を向上させている。
ワイヤーボンディング装置
半導体パッケージング
ワイヤーボンディングは、ICとパッケージを接続する主要な方法であり、ほとんどの半導体デバイスの組み立てに不可欠である。
プリント基板（PCB）
ワイヤーボンディングは、あまり一般的ではないが、ICをPCBに直接接続するためにも使用できる。
専用デバイス
軍事用や航空宇宙用などの特殊なデバイスの中には、相互接続にワイヤーボンディングを使用するものもある。
課題と解決策
ボンディング品質
高品質の接合を確保することは、最終製品の信頼性にとって極めて重要です。高度な制御システムとビジョンシステムは、接合精度と一貫性の向上に役立ちます。
高密度相互接続
デバイスが複雑になるにつれて、ボンドパッドの密度は高くなります。この課題に対処するため、高精度ボンディングツールとビジョンシステムが使用されています。
素材適合性
ワイヤー素材によって特性が異なるため、それに応じて接合プロセスを調整する必要があります。最新の機械は、さまざまな素材に対応し、それぞれに最適な設定を行うことができます。

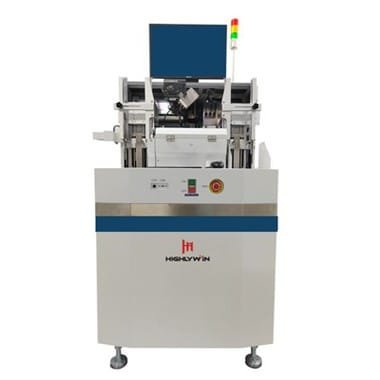

ワイヤボンディングマシン ODM
オートメーションの強化
ワイヤボンディングマシンの今後の開発は、リアルタイムのプロセス最適化のための人工知能（AI）の統合など、自動化のさらなる強化に重点を置く。
改良されたビジョンシステム
アライメント精度を向上させ、不良品を減らすために、機械学習アルゴリズムを使用したような高度なビジョンシステムが開発されている。
小型化
電子機器のシュリンクが進むにつれ、ワイヤーボンディング装置は、よりファインピッチでより小さなボンドパッドに対応するように設計されている。
結論
要約すると、ワイヤーボンディング装置は、ICとそのパッケージングの間に信頼性の高い電気的接続を形成することにより、半導体産業において重要な役割を果たす洗練されたツールである。費用対効果、柔軟性、高周波アプリケーションへの対応能力が特徴で、現代の電子機器製造に欠かせないものとなっている。
