表面実装技術機械コスト、SMT機械価格

SMT マシンは、小規模生産用のエントリーレベルのマシンか、大量生産用に設計されたハイエンドの完全自動化ラインかによって、数千ドルから数百万ドルの幅があります。例えば、基本的なピック・アンド・プレース・マシンは $10,000 程度から始められますが、Mycronic のような高度な機能を備えた最高級の全自動 SMT ラインでは、高度なソフトウェアと精密工学を考慮すると、$100 万を超えることもあります。

表面実装技術（SMT）装置のコストは、装置のタイプ、機能、および能力によって大きく異なります。Highlywinは、市場で最も費用対効果が高く、高品質のSMT装置ソリューションを提供しています。理解する 表面実装技術の機械コスト は、十分な情報に基づいて購入の意思決定を行うために不可欠である。以下は、検討すべき詳細な側面である：

SMT生産ライン設備コストガイド

1. SMTローダーコスト

機能:PCB基板を生産ラインに投入する。
コスト範囲:約$5,000～$20,000円
特徴:様々な生産規模に対応し、自動化レベルも選択可能。

2.ソルダーペースト印刷機コスト

機能:PCB基板にソルダーペーストを塗布する。
コスト範囲:約$10,000～$10万円
特徴:
- マニュアル/セミオートマチック:$10,000～$20,000、小ロット生産に適しています。
- 全自動:$20,000～$100,000、中規模から大規模バッチ生産に適しており、高精度と自動化を提供します。

3. ソルダーペーストミキサーコスト

機能:ソルダーペーストの均一性と適切な量を確保するために混合します。
コスト範囲:約$5,000～$20,000円
特徴:ソルダーペーストの均一性と安定性を確保し、印刷品質を向上させる。

4.SPIマシンコスト

機能:ソルダーペーストの厚さと位置を測定することにより、高い品質基準を保証します。
コスト範囲:約$20,000～$50,000円
特徴:検出には高度な光学技術を使用し、不良率を低減。

5.ピックアンドプレースマシンコスト

機能:表面実装部品をプリント基板上の正しい位置に正確に配置し、向きを調整します。
コスト範囲:約1TP4.5～100万円
特徴:
- 低速シングルヘッド:$50,000 から $100,000, 小規模生産に適しています。
- 中速マルチヘッド:$100,000～$300,000、中規模生産に適する。
- 高速マルチヘッド:$300,000～$1,000,000、大規模生産に適しており、高精度と高速性を提供します。

6. リフロー装置コスト

機能:はんだペーストを加熱して溶かし、部品をプリント基板に固定する。
コスト範囲:約$10,000～$10万円
特徴:
- 小型コンベクション・オーブン:$10,000～$20,000、小ロット生産に適しています。
- 中型コンベクション・オーブン:$20,000～$50,000、中規模生産に適する。
- 大型コンベクション・オーブン:$50,000～$100,000、大規模生産に適しており、マルチゾーン加熱と精密な温度制御を提供します。

7.ドッキングステーションコスト

機能:必要な洗浄手順の後、はんだ接合部の被覆の完全性を試験する。
コスト範囲:約$10,000～$30,000円
特徴:はんだ接合部の品質を確保し、製品の信頼性を向上させる。

8. SMTアンローダコスト

機能:生産ラインから完成品を取り出す。
コスト範囲:約$5,000～$20,000円
特徴:オプションの自動化により、様々な生産規模に対応。

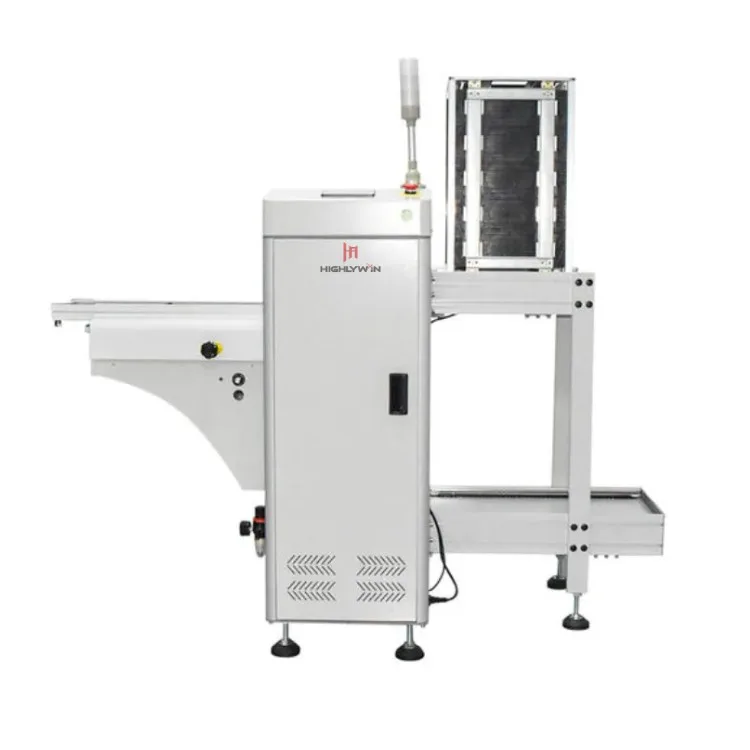

PCBアンローダ — https://winsmt.com/pcb-board-handing-system/

9. AOI（自動光学検査）装置コスト

機能:光学的原理に基づいて、部品の欠落、位置ズレ、極性エラー、はんだ不足、はんだ過剰、ピン浮きなど、はんだ付け生産における一般的な欠陥を検出します。
コスト範囲:約$2万円～$2万円
特徴:
- 2次元AOI:$20,000～$50,000。部品の欠落、位置ずれ、アライメントの問題など、基本的な欠陥検出に適している。
- 2.5次元AOI:$50,000から$100,000、いくつかの3D情報を提供し、はんだエラーを検出することができる。
- 3D AOI:$100,000から$200,000は、豊富な3D情報を提供し、はんだの高さやピンの浮きなど、より複雑な欠陥を検出することができます。

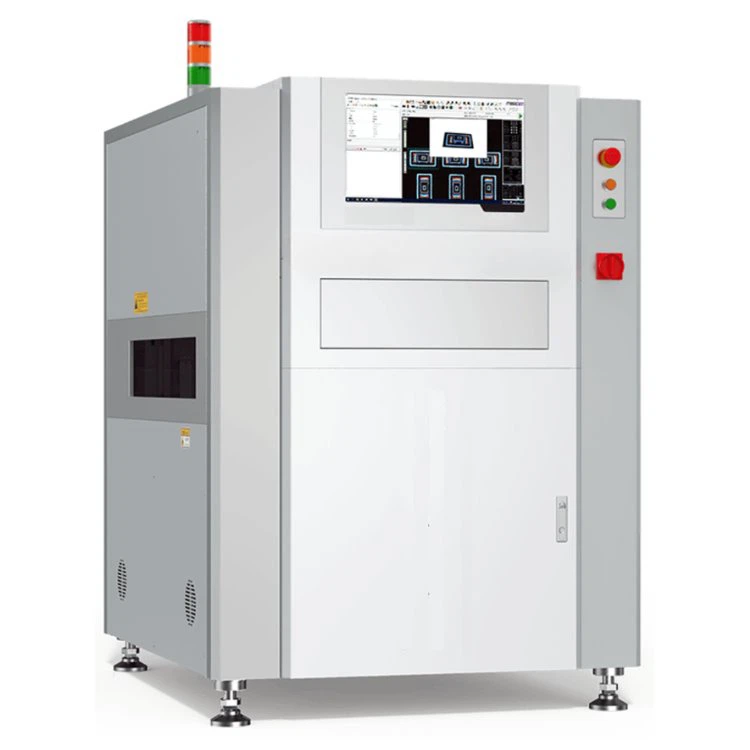

スリーディーアオイ — https://winsmt.com/smt-peripheral-equipment/

追加費用

ソフトウェアと制御システム:$5,000～$50,000
- ハイエンドの装置には通常、より高い自動化と精度を実現するため、より複雑なソフトウェアと制御システムが搭載されている。
メンテナンスとトレーニング:年間約$5,000～$5万円
- 定期的なメンテナンスとオペレーター・トレーニングは、機器の効率的な長期運転を保証する鍵である。
消耗品:月額約$500～$5,000円
- ソルダーペースト、洗浄剤などを含む。
統合とインストール:$5,000～$50,000
- 新しい機器を既存の生産ラインに組み込むには、設置、校正、テストに費用がかかる場合がある。

まとめ

ローエンドSMTマシン価格

総費用:約$10万円～$20万円
特徴:小ロット生産、低コスト、簡単な操作に適しているが、精度と速度に限界がある。
機器構成:
- SMTローダー$5,000～$20,000
- ソルダーペースト印刷機$10,000～$20,000
- ソルダーペーストミキサー$5,000～$10,000
- SPIマシン$20,000〜$30,000
- ピックアンドプレースマシン$50,000～$100,000
- リフロー装置$10,000～$20,000
- ドッキングステーション$10,000～$20,000
- SMTアンローダ$5,000〜$10,000
- AOIマシン$20,000～$50,000

ミッドレンジSMTマシンのコスト

総費用:約$200,000～$500,000円
特徴:中規模生産に適し、精度と速度に優れ、自動化レベルが高く、コストは中程度である。
機器構成:
- SMTローダー$10,000～$20,000
- ソルダーペースト印刷機$20,000～$50,000
- ソルダーペーストミキサー$10,000～$20,000
- SPIマシン$30,000～$50,000
- ピックアンドプレイスマシン$100,000～$300,000
- リフロー装置$20,000～$50,000
- ドッキングステーション$20,000～$30,000
- SMTアンローダ$10,000～$20,000
- AOIマシン$50,000～$100,000

ハイエンドSMTマシン価格

総費用:約1TP4,500,000～1TP4,500,000以上
特徴:大規模生産に適しており、最高の精度と速度を提供し、複雑で高密度の基板をサポートし、より高いコストだけでなく、より高い効率と信頼性を提供します。
機器構成:
- SMTローダー$20,000〜$30,000
- ソルダーペースト印刷機$50,000～$100,000
- ソルダーペーストミキサー$20,000〜$30,000
- SPIマシン$50,000～$100,000
- ピックアンドプレイスマシン$300,000〜$1,000,000
- リフロー装置$50,000～$100,000
- ドッキングステーション$30,000～$50,000
- SMTアンローダ$20,000〜$30,000
- AOIマシン$10万～$20万

セレクション・アドバイス

小ロット生産:低コストで、操作が簡単で、新興企業や小規模経営に適したローエンド機器を選ぶ。
中規模生産:精度とスピードに優れ、自動化レベルが高く、中程度のコストで、成長企業に適している。
大規模生産:ハイエンドの設備を選択し、最高の精度と速度を提供し、複雑で高密度の基板をサポートし、より高いコストだけでなく、より高い効率と信頼性、成熟した大規模な生産環境に適しています。

これらの重要な機器を適切に構成することで、部品からバッチまでの一貫性を達成し、生産品質と効率を向上させることができる。機器を選択する際には、具体的な生産ニーズ、予算、将来の拡張計画を考慮してください。

今日の熾烈な市場競争の中で、 ハイリーウィン は、その卓越した費用対効果と一流の品質基準で際立っています。当社のSMT生産ライン設備ソリューションは、さまざまな業界のニーズを満たすように綿密に設計されており、お客様が設備投資から最大限の価値を得られることを保証します。

業界をリードする技術と効率的な生産プロセスを統合することで、Highlywinは高精度ピックアンドプレースマシン、ソルダーペースト印刷機、および高度な自動光学検査（AOI）装置を含む装置を提供し、各生産段階での高品質な出力を保証します。当社のSMTローダーとアンローダーは、生産効率を効果的に高め、人的ミスを減らすシンプルで直感的な設計が特徴です。

さらに、当社のソリューションは高い拡張性を備えており、お客様は将来の生産需要に応じて設備をアップグレードすることができます。新興の中小企業であれ、大量生産を目指す大手メーカーであれ、Highlywinはお客様に最適なソリューションをカスタマイズし、コストと品質の最適なバランスを確保します。Highlywinを選択することで、生産サイクルを短縮し、製品の一貫性を高めるだけでなく、各顧客のニーズに迅速に対応し、市場競争力を高めることができます。より良いものづくりの未来を一緒に作っていきましょう！
